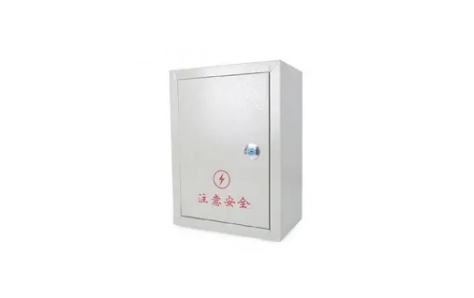

壁掛式配電箱具有體積小、安裝簡便，技術性能特殊、位置固定，配置功能獨特、不受場地限制，應用比較普遍，操作穩定可靠，空間利用率高，占地少且具有環保效應的特點。常用于發電廠、銀行、酒店、小區成套設備、工廠、商場等。下面為大家分享一下壁掛式配電箱安裝規范？
1、掛墻式的配電箱可采用膨脹螺栓固定在墻上，但空心磚或砌塊墻上要預埋燕尾螺栓或采用對拉螺栓進行固定。安裝配電箱應預埋套箱，安裝后面板應與墻面平。柜(盤)調整結束后，應用螺栓將柜體與基礎型鋼進行緊固。
2、柜(盤)接地：每臺柜(盤)單獨與基礎型鋼連接，可采用銅線將柜內PE排與接地螺栓可靠聯結，并必須加彈簧墊圈進行防松處理。每扇柜門應分別用銅編織線與PE排可靠聯結。
3、柜(盤)頂與母線進行連接，注意應采用母線配套扳手按照要求進行緊固，接觸面應涂中性凡士林。柜間母6.排連接時應注意母排是否距離其他器件或殼體太近，并注意相位正確。
4、控制回路檢查：應檢查線路是否因運輸等因素而松脫，并逐一進行緊固，電器元件是否損壞。原則上柜(盤)控制線路在出廠時就進行了校驗，不應對柜內線路私自進行調整，發現問題應與供應商聯系。
5、控制線校線后，將每根芯線煨成圓圈，用鍍鋅螺絲、眼圈、彈簧墊連接在每個端子板上。端子板每側一般一個端子壓一根線，zui多不能超過兩根，并且兩根線間加眼圈。多股線應涮錫，不準有斷股。
